Nexperia H橋電機控制器電源電路

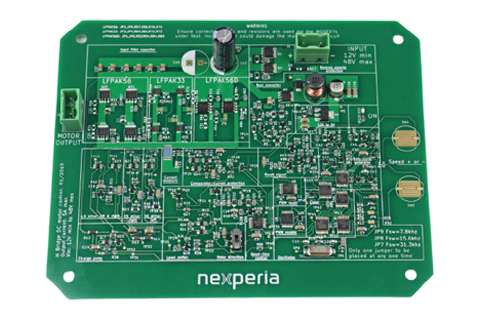

H橋電路是一個全橋DC-DC轉換器，支持有刷直流電動機（最大電壓48 V、最小電壓12 V、最大電流5 A）運行。該控制電路的輸入電壓范圍為12-48V，適用于功率高達250 W的電機。本設計的主要特色是所有電子功能均采用汽車級Nexperia分立器件、MOSFET器件和邏輯器件（經濟高效，無需微控制器或軟件）。此外，該H橋電機控制器PCB還為用戶提供了三種Nexperia MOSFET封裝選項（LFPAK33、LFPAK56D或LFPAK56）。
主要特性與優勢
H橋電機控制器電源電路包括：
- 具有瞬態過壓和反向電壓保護的DC輸入級
- 12 V輸出DC-DC降壓轉換器級
- 帶有狀態LED的5 V輸出線性穩壓器（用于邏輯IC）
